Klimatická komora

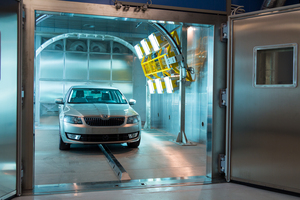

Klimakomora06.jpg V oblasti konstrukce průmyslových výrobků vyplývá v rostoucí míře nutnost komplexní simulace okolního prostředí s umělým globálním zářením a současným klimatickým zatížením se střídavými cykly, kombinující vzájemně mimo jiné vlhký a suchý chlad podle regionálních klimat a umožňující tak napodobení vnějších atmosférických vlivů. Klimatická komora slouží ke zkoušení automobilů, kabin dopravních prostředků, testování odolnosti výrobků za stanovených klimatických podmínek atd.


Prováděné zkoušky:

Životnostní zkoušky výrobků

  • automobilů
  • automobilových dílů
  • fotovoltaických panelů
  • solárních kolektorů
  • zařízení vystavených venkovnímu prostředí
  • chladicích boxů
  • tepelných čerpadel

Testy fukčnosti

  • klimatizací
  • vytápění
  • chadicích boxů

Testování a výzkum lidského tepelného komfortu

Porovnání dvou zařízení při stejných klimatických podmínkách

Zkoušky dle norem

  • ČSN ISO 10263
  • DIN 75220, IEC 68, US-SFTP, MIL-STD 810

Základní technické parametry:

Termodynamické parametry
Teplotní rozsah (se solární simulací) -10° - 50 °C
Teplotní rozsah (bez solární simulace)  -40° - 85 °C
Rychlost teplotní změny (IEC 60068-35-5) +- 1 °C
Vlhkostní rozsah (bez solární simulací) 30 - 95 %RH
Vlhkostní rozsah (se solární simulace) 30 - 60 %RH
Stabilita udržování vlhkosti +- 5 RH
Rosný bod  5° - 49 °C
Solární simulace 10 kW /1000 W/m2

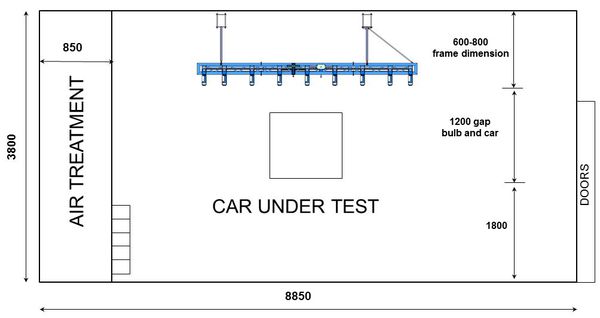

 Rozměry komory
Vnitřní objem 152m3
Rozměry
 - šířka 5 m
 - délka 8,85 m
 - výška 3,8 m
Dveře pro vozidlo  2,4 x2,2 m
Výměna vzduchu
 Vyvětrání  3000 m3/h
 Provoz   300 m3/h


Technické vybavení komory:

Solární simulátor


Příklad měření se solárním záření - simulace solární záteže kabiny automobilu

Systém pro regulaci vlhkosti v komoře:

Systém pro větrání a odvod spalin:

Automatický hasicí systém:

Referenční zakázky:

Test výrobku pro odolnost na extrémní pouštní podmínky

  • Test dle standardu MIL-STD 810 s vysokou teplotou a zatížením od solárního záření
  •  Zákazník: EVPÚ Nová Dubnica

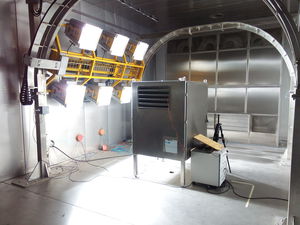

Tepelný management venkovního rozvaděče elektroniky pro real-time zpracování obrazu

  • Test teploty a tepelného managementu pro rozvaděče navrhované pro  středomořský region
  • Zákazník: AŽD Praha

2015-03-06 07.20.49.jpg

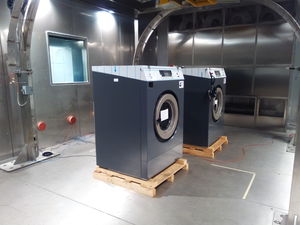

Test průmyslových praček pro horké a vlhké podmínky okolního prostředí

  • Kondiciování výrobku při 35 °C a 80 % RH  po dobu 24 hodin a následné ověření izolačních vlastností elektrických částí
  • Zákazník: Primus - laundry equipment

2015-11-23 15.56.32.jpg

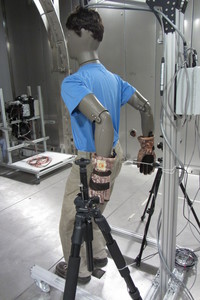

Určení tepelných odporů ochranných rukavic proti chladu

  • Postup testování dle ČSN EN 511 s využitím tepelného manekýna Newtona
  •  Zákazník: Holík international s.r.o.

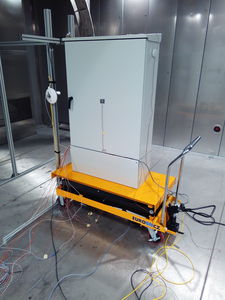

Tepelný management rozvaděče pro řízení sond zemních zásobníků plynu

  • Zákazník: MontPetrol spol. s r.o.

2015-11-26 16.18.29.jpg

Příklady měření pro výzkumné projekty:

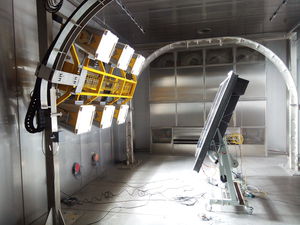

Test solárních kolektorů s materiály s fázovou změnou

  • projekt: Netme centre

2015-02-12 16.21.36.jpg

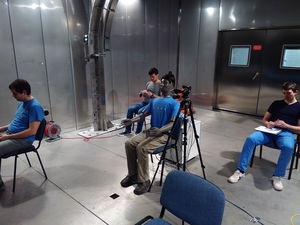

Vývoj modelů pro predikci tepelného komfortu – ověření s dobrovolníky

  •  projekt: Centrum kompetence automobilového průmyslu

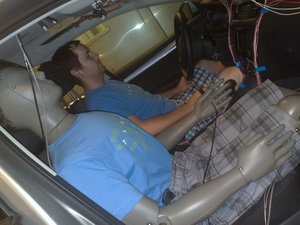

Test vnímání tepelného komfortu v dynamických okolních podmínkách

  •  projekt: iHVAC – inovativní systém řízení klimatizace jako součást asistenčního systému řidiče

2015-04-17 10.39.37.jpg

Dodavatel komory

ANGELANTONI INDUSTRIE S.P.A.

Nature: Joint-Stock Company

Address: 06056 Massa Martana (Pg), ITALY

Telephone: ++39-75-8955.1

Telefax: ++39-75-8955.200

e-mail: info@angelantoni_it

Web-site: www.angelantoni.it

Country of registration:Italy



Měřicí systém

V případě testování v komoře je možné sledovat měřicím systémem postaveným na komponentách NationaI Instrument tyto veličiny:

  • 60 míst měřeno termočlánky typu T
  • 4 míst měřeno přesnými teploměry třídy A Pt100
  • 15 míst relativní vlhkost 5-95 % RH
  • 3 místa solární zaření pyrometrem
  • hluk
  • vibrace

 Bližší informace o měřícím systému jsou v samostatném článku.

Diplomová práce s tématikou: KLIMA KOMORA PRO ZKOUŠENÍ VOZIDEL


Kontakt:

Ing. Jiří Hejčík, Ph.D.,  telefon : +420 54114 3284,  email: hejcik@fme_vutbr_cz
Ing. Jan Fišer, Ph.D.,  telefon : +420 54114 3242,  email: fiser@fme_vutbr_cz
