Laserový Dopplerovský anemometr Dantec Dynamics FlowExplorer Mini LDA

laserovy-dopplerovsky-anemometr-perex.jpg 2D laserový Dopplerovský anemometr FlowExplorer Mini LDA Dantec Dynamics je kompaktní a mobilní zařízení určené pro bezkontaktní měření rychlosti proudění tekutin nebo pohybu částic (aerosolu, kapek, bublin, vnesených částic). Je to neintruzivní optická metoda pro časově a prostorově rozlišená měření v jedno- a dvoufázovém prostředí na základě odrazu a lomu světla. Přístroj provádí bodové měření s vysokým prostorovým rozlišením; traverzováním ve 2D nebo 3D síti je proměřena celá sledovaná plocha nebo objem.

Specifikace

  • měření jedné nebo dvou vzájemně kolmých složek rychlosti až ±180 m/s (synchronní 2D měření)
  • frekvence měření až 100 000 vzorků/sec
  • měřící objem typicky < 1 mm3
  • rychlé synchronní měření 4 dalších veličin společně s LDA signály
  • záznam cyklických dějů, spouštění měření externích událostí
  • v kombinaci s tříosým traverzovacím systémem měření ve 3D
  • přístroj nevyžaduje kalibraci měřené rychlosti (má kalibrační certifikát rychlosti)


Typické použití

  • studium proudových polí při dvoufázovém proudění kapalina-plyn (pohyb bublin, aerosoly a spreje)
  • aerodynamické a hydrodynamické studie ve volném prostředí i v  průhledných modelech (proudění v trubicích a v malých kanálech, proud z vyústek a trysek, proudění v místnostech)
  • studium dynamiky proudění tekutin, turbulence, proudění v mezních vrstvách
  • kalibrace průtokoměrů a anemometrů
  • měření v případech se změnou směru proudění a při rychlosti kolísající kolem nulové hodnoty, cyklická a přechodová proudění
  • okrajové podmínky a vstupní data pro numerické simulace


Poskytované výsledky

  • histogramy rychlosti a času detekce (průletu) částic
  • výpočet dalších odvozených veličin
  • statistiky rychlosti, střední a rms složky rychlosti
  • intenzita turbulence, odhad spekter turbulence

Reference

  • MVB OPAVA CZ s.r.o.: Vizualizace rozstřiku vody ve scrubberu (v rámci projektu TH01030820 Komplexní snížení plynných polutantů „malých“ producentů emisí) (2015)

Kontantní osoba

doc. Ing. Jan Jedelský, Ph.D.
telefon: +420 54114 3266 | e-mail: jedelsky@fme_vutbr_cz

Energetický ústav, Odbor termomechaniky a techniky prostředí
Fakulta strojního inženýrství, Vysoké učení technické v Brně
Technická 2896/2, 616 69 Brno

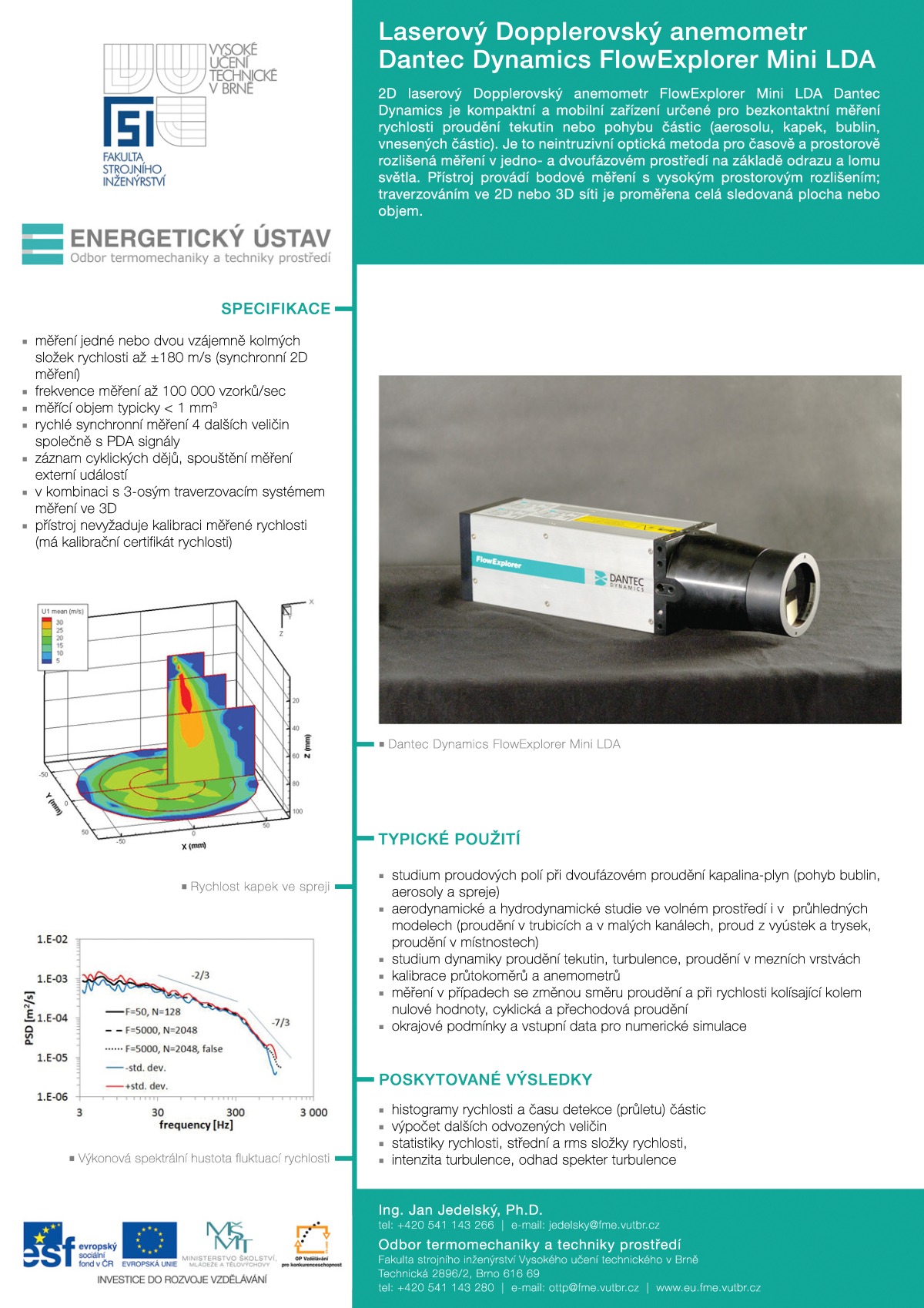

Informační leták ke stažení ve formátu  PDF PDF (720 KB) nebo  JPG JPG (420 KB).
