Vysokorychlostní záznamová kamera Olympus i-Speed 2

Kamera Olympus i-Speed 2 je kompaktní, přenosná autonomní barevná kamera, která je vhodná pro snímání velmi rychlých a krátkých periodických, přechodových i stochastických dějů. K dispozici je celý systém včetně digitalizéru obrazu, notebooku a dalšího příslušenství pro záznam videa a jeho následného zpracování a analýzu. Kamera má široké možnosti použití při výzkumu, návrhu zařízení a testování součástí a materiálů.

Specifikace

  • záznam obrazu s maximálním rozlišením 800 × 600 při snímkovací frekvenci 1000 fps
  • při použití mikroskopu jako objektivu je rozlišení až 5 μm/pixel při velikosti oblasti 4 × 3 mm
  • maximální snímkovací frekvence 33000 fps (při snížení rozlišení na 96 × 72)
  • připojení k PC pomocí ethernetového kabelu
  • spouštění záznamu pomocí ručního spínače nebo externí elektronický trigger TTL 5 V
  • možnost zápisu analogového signálu až ze 4 kanálů společně s videem
  • IDT LED svítidlo o výkonu 130 W pro dodatečné osvětlení scény
  • sada objektivů a filtrů pro lepší zachycení scény


Typické použití

  • získávání prvotních informací o charakteru proudění v dynamice tekutin a aerodynamice, např. před aplikací optických měřících metod
  • vhodná i jako hlavní experimentální metoda při studiu proudových polí v tekutinách
  • vizualizace proudění vzduchu při výzkumu vytápění, větrání a klimatizace v místnostech
  • sledování výtoku vzduchu/plynů z vyústek a potrubí, výtoky z trysek, dvoufázový tok
  • posuzování vnitřního klimatu dopravních prostředků
  • studium obtékání těles, směšování proudů plynu
  • crash testy, tracking (sledování) rychle se pohybujících objektů, zkoušení zbraní, testy střeliv a výbušnin
  • studium biomechaniky a biologických dějů
  • vyhodnocení trajektorií strojních mechanizmů, robotických linek, studium vysokorychlostních obráběcích procesů a podobně
  • zkoumání spalovacích procesů


Kontantní osoba

doc. Ing. Jan Jedelský, Ph.D.
telefon: +420 54114 3266 | e-mail: jedelsky@fme_vutbr_cz

Energetický ústav, Odbor termomechaniky a techniky prostředí
Fakulta strojního inženýrství, Vysoké učení technické v Brně
Technická 2896/2, 616 69 Brno

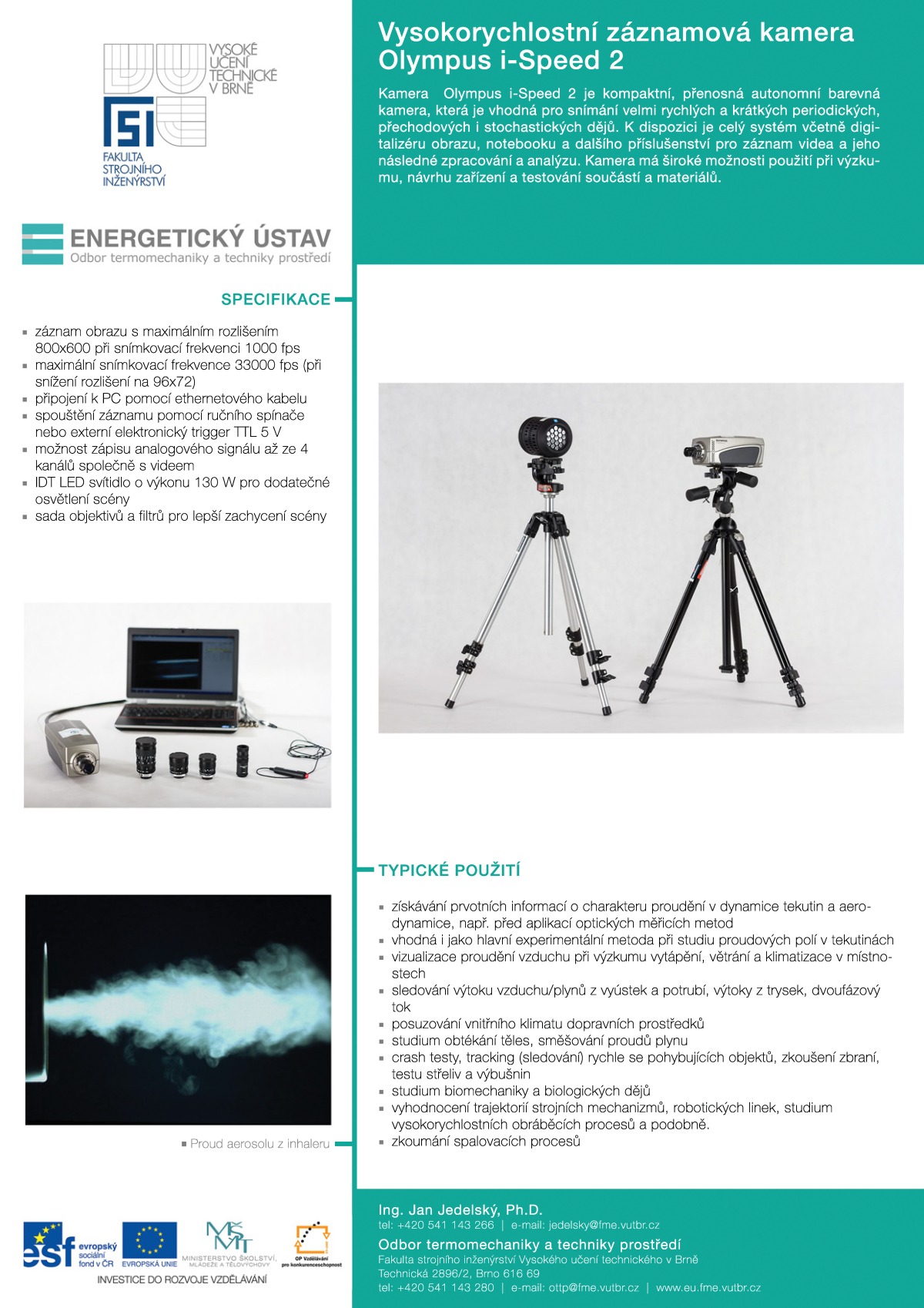

Informační leták ke stažení ve formátu  PDF PDF (640 KB) nebo  JPG JPG (370 KB).
