Vysokorychlostní záznamová kamera Photron FASTCAM SA-Z
Kamera Photron FASTCAM SA-Z je kompaktní, přenosná autonomní černobílá kamera, která je vhodná pro snímání velmi
rychlých a krátkých periodických, přechodových i stochastických dějů. K dispozici je celý systém včetně
digitalizéru obrazu a dalšího příslušenství pro záznam videa a jeho následné zpracování a analýzu. Kamera má široké
možnosti použití při výzkumu, návrhu zařízení a testování součástí a materiálů.
Specifikace
- záznam obrazu s maximálním rozlišením 1024 × 1024 px při snímkovací frekvenci do 20 000 fps
- maximální snímkovací frekvence 2 100 000 fps (při snížení rozlišení na 128 × 8 px)
- záznam dat pomocí jednoho, případně dvou gigabitových ethernetových kabelů nebo pomocí záznamu přímo na SD karty
- spouštění záznamu pomocí ručního spínače nebo externí elektronický trigger TTL 5 V
- sofistikované možnosti synchronizace a časování, rozlišení 100 ns
- možnost zápisu analogového signálu spolu s videem
- IDT LED svítidlo o výkonu 130 W pro dodatečné osvětlení scény
- sada objektivů a filtrů pro lepší zachycení scény
Typické použití
- získávání prvotních informací o charakteru proudění v dynamice tekutin a aerodynamice, např. před aplikací optických měřících metod
- vhodná i jako hlavní experimentální metoda při studiu proudových polí v tekutinách
- vizualizace proudění vzduchu při výzkumu vytápění, větrání a klimatizace v místnostech
- sledování výtoku vzduchu/plynů z vyústek a potrubí, výtoky z trysek, dvoufázový tok
- posuzování vnitřního klimatu dopravních prostředků
- studium obtékání těles, směšování proudů plynu
- crash testy, tracking (sledování) rychle se pohybujících objektů, zkoušení zbraní, testu střeliv a výbušnin
- studium biomechaniky a biologických dějů
- vyhodnocení trajektorií strojních mechanizmů, robotických linek, studium vysokorychlostních obráběcích procesů a podobně
- zkoumání spalovacích procesů
Vyhodnocení rychlostního pole kapaliny proudící z tlakové vířivé trysky (provozní tlak 235 kPa) pomocí algoritmu metody Particle Image Velocimetry.
Sledování pohybu částic pomocí analyzačního software Photron FASTCAM Analysis ve spreji generovaném dvou-médiovou tryskou (provozní tlak 70 kPa).
Videa
Vysokorychlostní záznam výtoku dvoufázové směsi z šumivé trysky.
Vysokorychlostní video zachycující výtok plynu z trysky tlakové nádoby pomocí metody Schlieren.
Spreje generované třemi různými tlakovými tryskami pro rozprašování kerosinu v proudových leteckých motorech.
Publikace
- Mlkvik M., Stähle P., Schuchmann H. P., Gaukel V., Jedelský J., Jícha, M. Twin-fluid atomization of viscous liquids: the effect of atomizer construction on breakup process, spray stability and droplet size, International Journal of Multiphase Flow 77 (2015) 19–31
- Zaremba M., Weiß L., Malý M., Wensing M., Jedelský J., Jícha M. Low-pressure twin-fluid atomization: Effect of mixing process on spray formation, International Journal of Multiphase Flow (v tisku), doi: 10.1016/j.ijmultiphaseflow.2016.10.015
Kontaktní osoba
doc. Ing. Jan Jedelský, Ph.D.
telefon: +420 54114 3266 | e-mail: jedelsky@fme
vutbrcz
Energetický ústav, Odbor termomechaniky a techniky prostředí
Fakulta strojního inženýrství, Vysoké učení technické v Brně
Technická 2896/2, 616 69 Brno

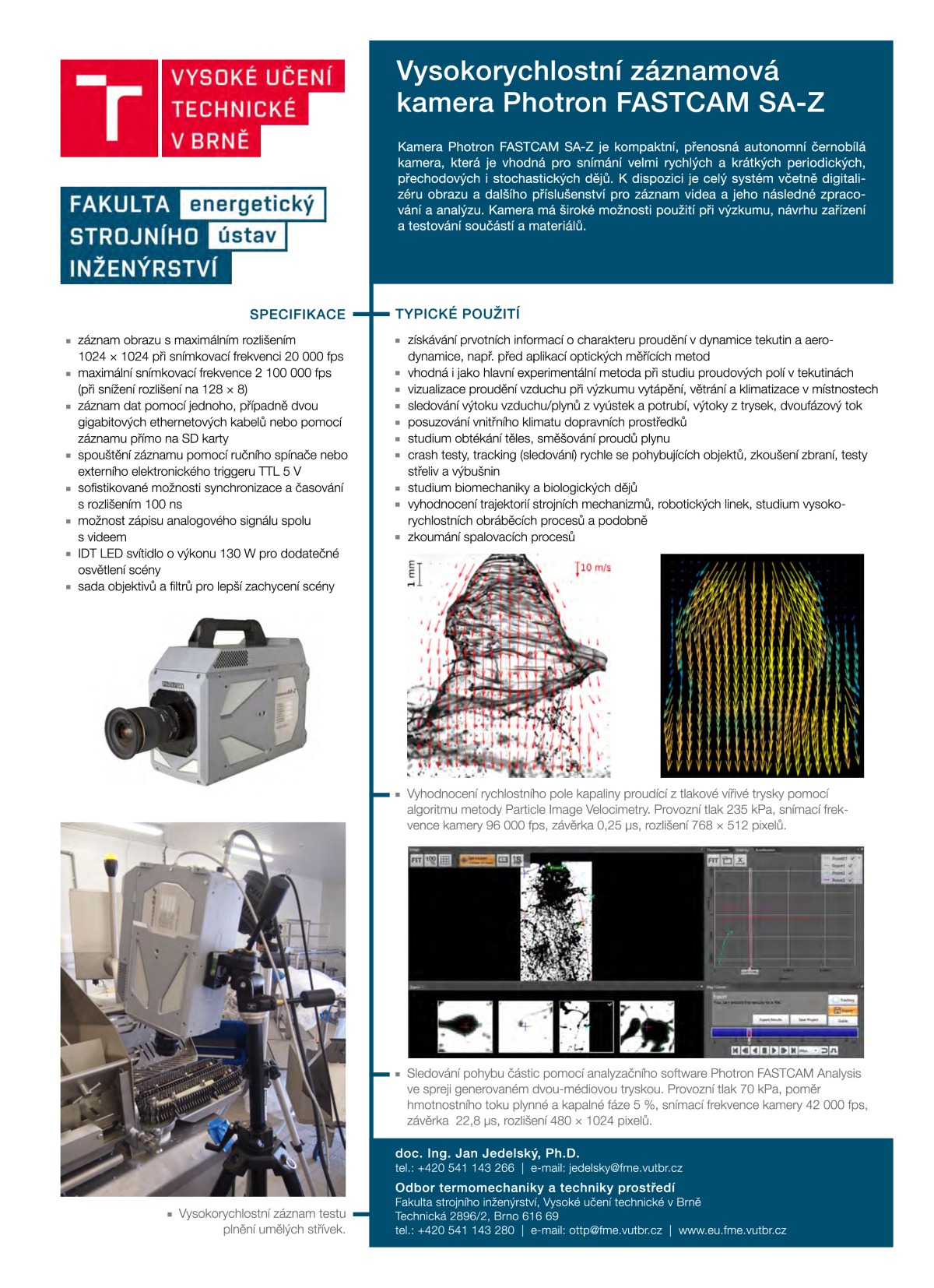

Informační leták ke stažení ve formátu
