Světelný nůž s pevnolátkovým laserem
Laserový světelný nůž (light sheet, laser knife) je navržen pro zviditelnění a měření proudění v tekutinách. Je to
unikátní, zakázkově řešený, kompaktní mobilní systém s možností dlouhodobého provozu. Jako zdroj světla používá výkonný
Nd:YAG laser s nastavitelným výkonem, světelný svazek je modelován do světelné stěny ve tvaru jednoduchého klínu. Zdroj
světla umožňuje nastavení geometrie světelné stěny a seřízení konvergence svazku.
Specifikace
- Nd:YAG laser, max. výkon 3 W, vlnová délka 532 nm, plynule nastavitelný výkon
- divergence svazku < 1.0 mrad, stabilita světelného výkonu < ± 1 % peak to peak
- geometrie stěny:
- plynule nastavitelná tloušťka světelné stěny 1 – 40 mm
- plocha světelné stěny nastavitelná v několika krocích
- modulace svazku s řízením frekvence modulace:
- pomocí externího TTL signálu
- interním zdrojem s nastavitelnou frekvencí 1 – 1000 Hz
- robustní stativ umožňuje polohování a naklápění kolem podélné i příčné osy světelného nože
- homogenizovaný profil svazku použitím π Shaperu
- standardní TTL výstup signálu pro synchronizaci se záznamovým zařízením (kamera, fotoaparát)
Typické použití
- zviditelnění a měření proudění v kapalném a plynném prostředí
- vhodné zejména pro studium rychlých dějů s 3D charakterem proudového pole
- zviditelnění proudu pomocí vnesených částic, kouře nebo He bublinek (k dispozici je generátor kouře/mlhy Safex, generátor He bublinek Sage nebo disperzor prachových částic TSI 3433)
- záznam obrazu vysokorychlostní kamerou Olympus i-Speed 2 nebo dig. SLR fotoaparátem
- vhodné pro použití fluorescenčních částic, značkovaných např. Rhodaminem B
Kontantní osoba
doc. Ing. Jan Jedelský, Ph.D.
telefon: +420 54114 3266 | e-mail: jedelsky@fme
vutbrcz
Energetický ústav, Odbor termomechaniky a techniky prostředí
Fakulta strojního inženýrství, Vysoké učení technické v Brně
Technická 2896/2, 616 69 Brno

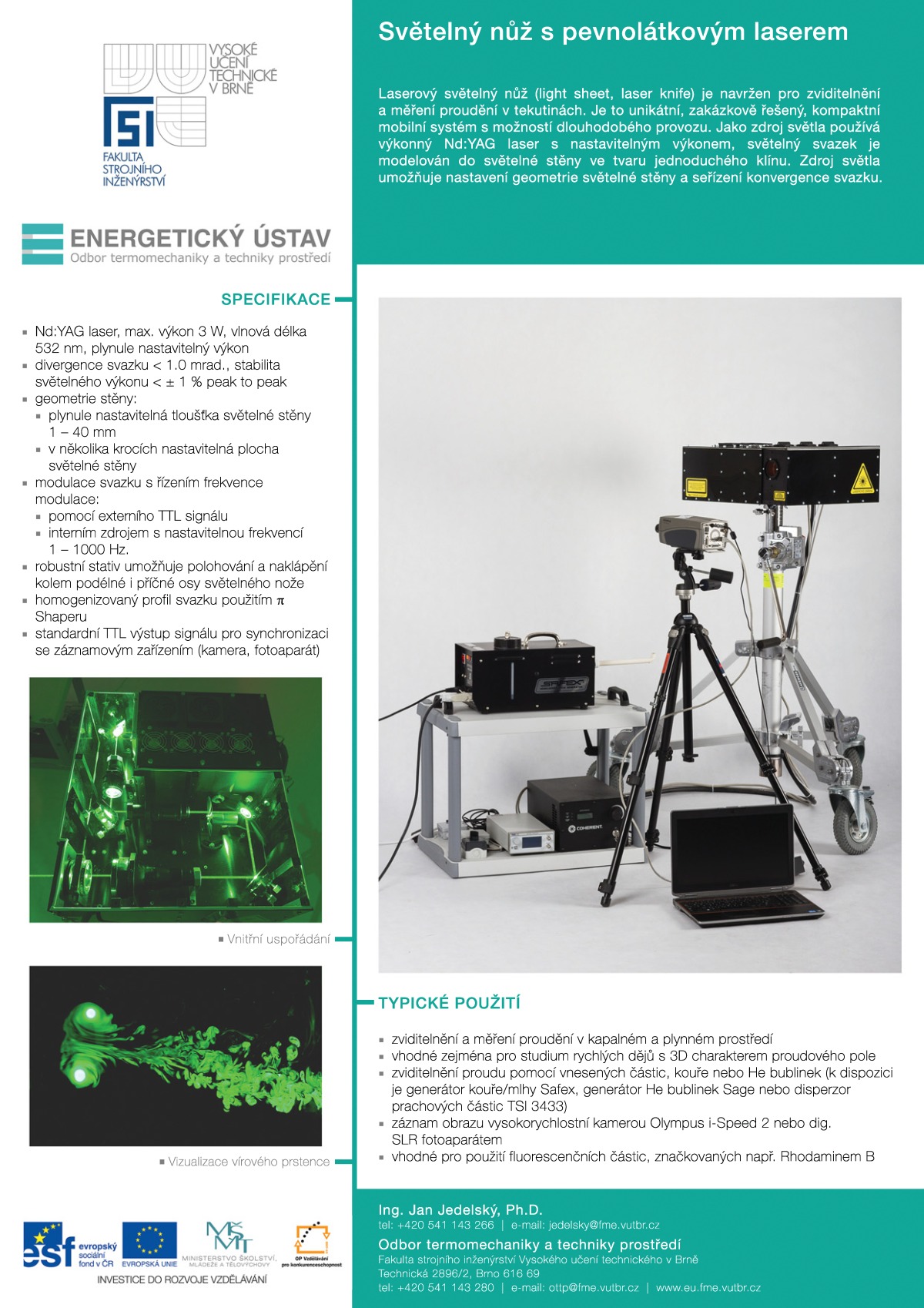

Informační leták ke stažení ve formátu
PDF (730 KB) nebo
JPG (430 KB).
