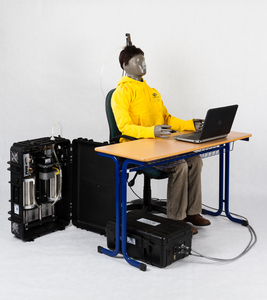

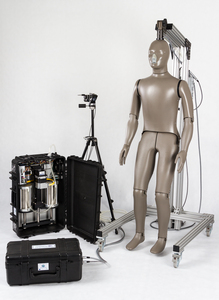

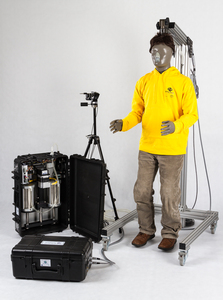

Tepelný manekýn ve tvaru průměrné lidské postavy s možností různých poloh končetin (pohyblivý v ramenou, loktech, kolenou a kotnících) se používá k hodnocení tepelného komfortu osob ve vnitřním a venkovním prostředí, jako jsou budovy a kabiny dopravních prostředků nebo k hodnocení tepelně izolačních vlastností oblečení a vybavení pro sportovní a pracovní aktivity. Pomocí tepelného manekýna se měří tepelné ztráty konvekcí, radiací a vedením z celkem 34 vyhřívaných zón (tvář, hlava, hrudník, břicho, záda, paže, předloktí, ruka, boky, stehna, lýtka a chodidla) a na základě těchto veličin je určena tepelná ztráta celého těla. Manekýn je taktéž vybaven nastavitelným dýchacím zařízením (různý objem vdechu a výdechu ústy či nosem či kombinace obou) s filtry, které umožňují monitorovat složení vdechovaných prachových částic.

Technické parametry:

• Tvar průměrné lidské postavy
• Měření v rozsahu okolních teplot -20 až +50 °C
• 34 nezávisle regulovatelných zón
• 34 nezávisle měřitelných zón - povrchová teplota, tepelný tok
• 2x čidlo teploty vzduchu
• 1x čidlo relativní vlhkosti
• 1x čidlo pro měření rychlosti vzduchu

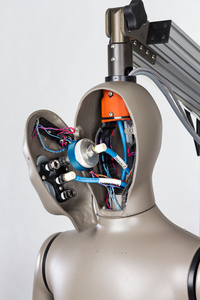

• Dýchací mechanizmus
• Filtrační zařízení pro monitoring vdechovaných částic



Zařízení umožňuje:

Měření tepelného komfortu - V kabinách dopravních prostředků a vnitřních prostorách budov je nezbytné precizní řízení parametrů prostředí. Cílem měření je odhalit místa, kde by mohlo docházet k obtěžování průvanem a k tepelnému diskomfortu.

Hodnocení tepelně izolačních vlastností - Je nezbytné pro ověření izolačních schopností oděvů a vybavení pro sportovní a pracovní aktivity. Hodnoty získané měřením lze také využít při optimalizaci a CFD modelování větracích a klimatizačních systémů v kabinách dopravních prostředků a ve vnitřních prostorách budov.



Kontakt:

Ing. Jan Fišer, Ph.D.,  telefon : +420 54114 3242,  email: fiser@fmevutbrcz
